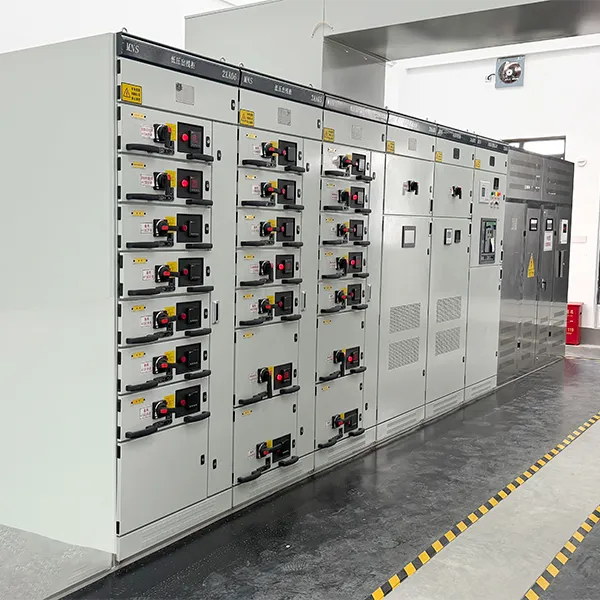

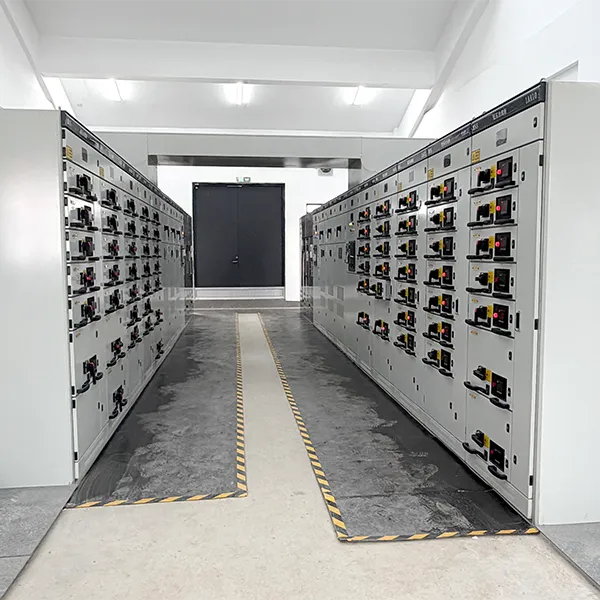

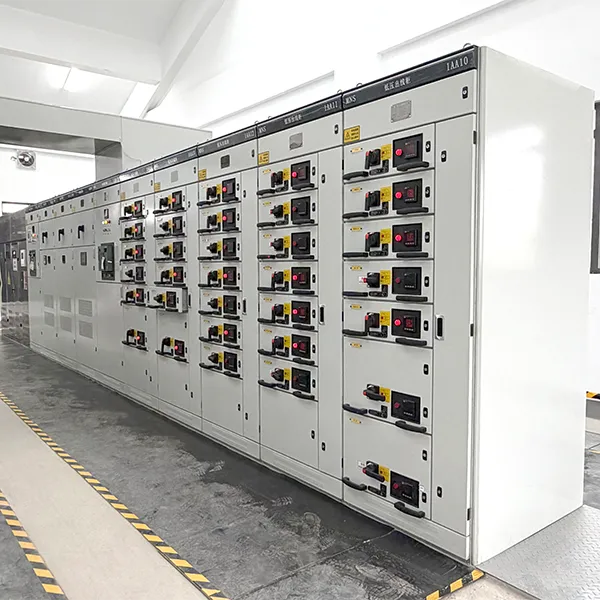

Выдвижное распределительное устройство для низковольтного переменного тока MNS
Низковольтное выдвижное распределительное устройство MNS представляют собой классическую модульную конструкцию с высокой надежностью, предназначенную для центров главного электрораспределения и управления электродвигателями на электростанциях, в нефтехимической и металлургической промышленности, а также в высотных зданиях. Они поддерживают компьютерные интерфейсы и интеллектуальное управление и техническое обслуживание.
Описание
маркер
Описание продукта
Низковольтное выдвижное распределительное устройство MNS представляют собой классическую модульную конструкцию с высокой надежностью, предназначенную для центров главного электрораспределения и управления электродвигателями на электростанциях, в нефтехимической и металлургической промышленности, а также в высотных зданиях. Они поддерживают компьютерные интерфейсы и интеллектуальное управление и техническое обслуживание.
Применимые стандарты и условия эксплуатации
♦ Стандарты: GB/T 7251.1/IEC 61439-1&2, JB/T 9661
♦ Условия эксплуатации: температура от -25 °C до +40 °C (среднесуточная температура ≤35 °C), высота над уровнем моря ≤2000 м, влажность в течение дня ≤95%/в течение месяца ≤90% (без конденсации), угол наклона при установке ≤5°
Основные электрические параметры
♦Номинальное напряжение: 400/690 В переменного тока (максимум до 660 В)
♦ Номинальное напряжение изоляции: 690/1000 В
♦ Номинальная частота: 50/60 Гц
♦ Главная шина: номинальный ток ≤6300 А; кратковременная выдерживаемая нагрузка 1 с ≤100 кА; пиковая выдерживаемая нагрузка ≤220 кА
♦ Вертикальные шины: номинальный ток 630–2000 А (для шкафов MCC обычно 800/1000/1600 А); кратковременная выдерживаемая нагрузка 1 с ≤ 80 кА; пиковая выдерживаемая нагрузка ≤ 176 кА
♦ Выдерживаемое напряжение: номинальная импульсная выдерживаемая нагрузка 8 кВ; выдерживаемая нагрузка в вспомогательных цепях при промышленной частоте в течение 1 мин 2 кВ
♦ Электрический зазор/путь утечки: ≥10 мм / ≥12,5 мм
♦ Уровень перенапряжения/степень загрязнения: класс III / класс III
Конструкция и защита
♦ Рама: профиль типа C (модуль E=25 мм), крепление высокопрочными болтами, жесткость и надежное заземление
♦ Разделение: три независимых отсека — функциональный отсек, горизонтальная шина и кабельный отсек, безопасность и простота обслуживания
♦ Выдвижные модули: пять стандартных типоразмеров 8E/4, 8E/2, 8E, 16E, 24E, взаимозаменяемые в пределах одного типоразмера; номинальный ток до 400 А
♦ Степень защиты: IP30–IP54 (IP20 в передней части функционального отсека)
♦ Ввод-вывод кабелей: ввод кабелей сверху/снизу, возможен ввод через шинопровод; подключение спереди/сзади шкафа
Функции и конфигурация
♦ Типы модулей: PC (ввод/соединение шин/питание), MCC (управление двигателями), компенсация реактивной мощности, измерение и т. д., возможность смешанной установки
♦ Блокировка: двойная механическая/электрическая блокировка, выдвижные ящики с индикацией положения соединения/разъединения/испытания/изоляции, защита от ошибочных операций
♦ Первичные вставки: конструкция с дугогашением, снижающая риск распространения дуги
♦ Система заземления: трехфазная пятипроводная/четырехпроводная схема, отдельные провода PE/N или общий провод PEN
Типовые размеры (Ш×Г×В, мм)
♦ Стандартный шкаф: 600/800/1000 × 800/1000 × 2200 (обычно 800×1000×2200)
♦ Выдвижной модуль 8E: 550×200×410 (ширина × высота × глубина)
