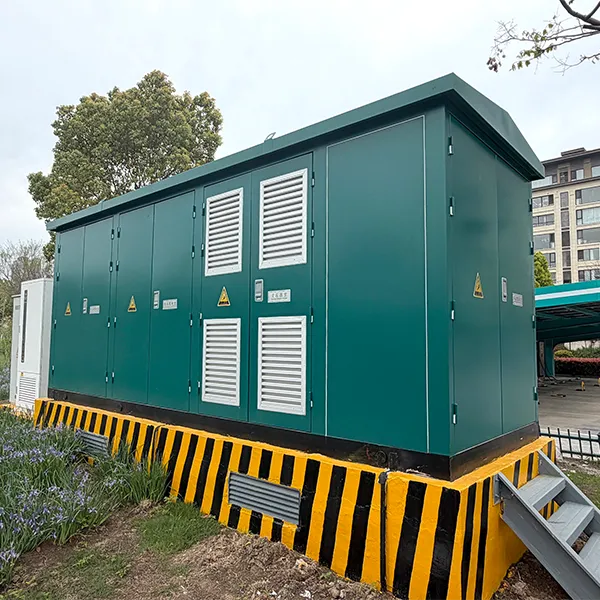

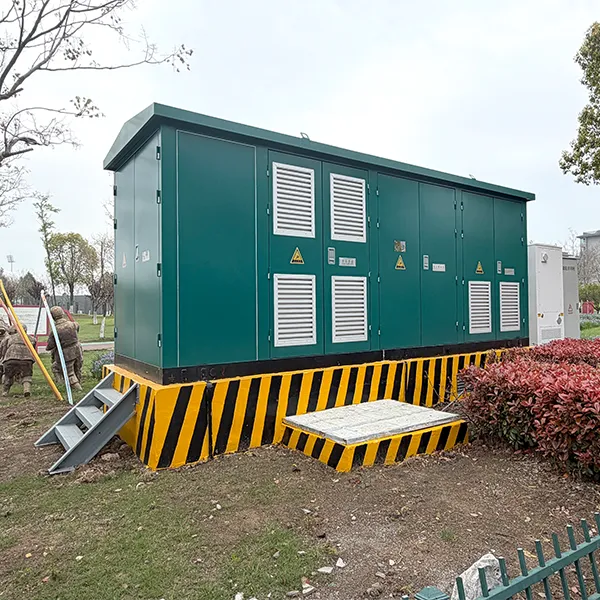

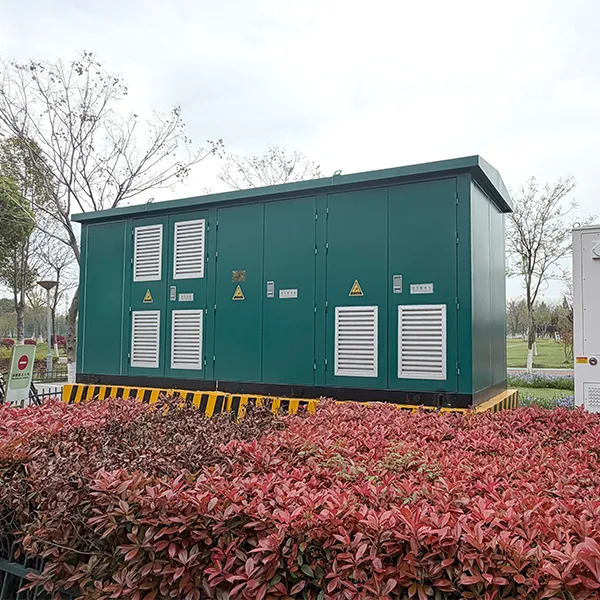

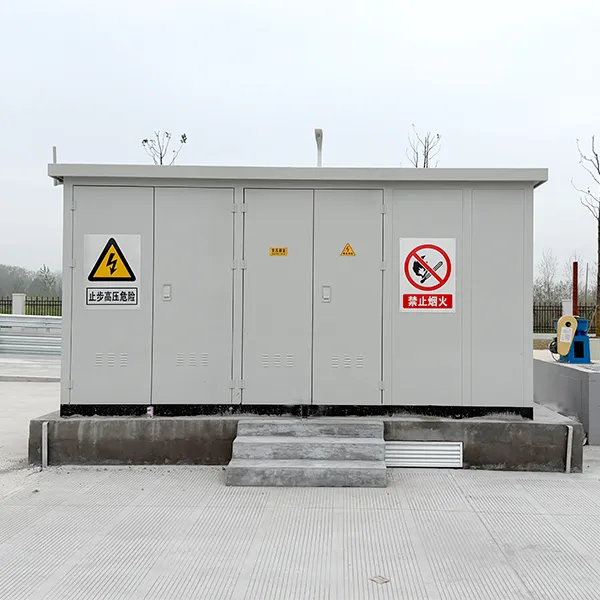

Комплектная блочная трансформаторная подстанция высокого и низкого напряжения
Комплектная трансформаторная подстанция высокого/низкого напряжения (контейнерные подстанции, серии YB/YBM) представляют собой комплектное распределительное оборудование, в котором высоковольтные шкафы, трансформатор и низковольтные шкафы интегрированы в корпус; они подходят для городских и сельских сетей 10 кВ/0,4 кВ, жилых комплексов, строительных площадок и промышленных зон.
Описание
маркер
Описание продукта
Комплектная трансформаторная подстанция высокого/низкого напряжения (контейнерные подстанции, серии YB/YBM) представляют собой комплектное распределительное оборудование, в котором высоковольтные шкафы, трансформатор и низковольтные шкафы интегрированы в корпус; они подходят для городских и сельских сетей 10 кВ/0,4 кВ, жилых комплексов, строительных площадок и промышленных зон.
Применимые стандарты
♦ GB/T 17467 Готовые подстанции высокого/низкого напряжения
♦ GB 7251 Комплектное оборудование низкого напряжения
♦ GB 1094 Силовые трансформаторы
♦ GB/T 11022 Высоковольтное коммутационное оборудование
Условия эксплуатации
♦ Высота над уровнем моря: ≤1000 м (по заказу до 2000 м)
♦ Температура окружающей среды: от -25 °C до +40 °C
♦ Влажность: среднесуточная ≤95%, среднемесячная ≤90%
♦ Скорость ветра: ≤35 м/с
♦ Сила землетрясения: ≤8 баллов
♦ Угол наклона: ≤3°
♦ Степень загрязнения: 3-й класс
♦ Для установки как в помещении, так и на открытом воздухе
Номинальные электрические параметры (класс 10 кВ)
Номинальное напряжение
♦ Сторона высокого напряжения: 10 кВ (максимум 12 кВ)
♦ Сторона низкого напряжения: 0,4 кВ (400/230 В)
♦ Номинальная частота: 50 Гц
♦ Мощность трансформатора (кВА)
30, 50, 80, 100, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600
♦ Группа соединения: Dyn11 (основная)
♦ Напряжение сопротивления: 4%–6% (в зависимости от мощности)
Сторона высокого напряжения
♦ Номинальный ток: 630 А
♦ Кратковременный выдерживаемый ток: 20 кА/2 с
♦ Пиковый выдерживаемый ток: 50 кА
♦ Уровень изоляции: 42 кВ при промышленной частоте, 75 кВ при грозовом ударе
Сторона низкого напряжения
♦ Главная шина: ≤3200 А
♦ Кратковременный ток: 15–30 кА/1 с
♦ Пиковый ток: 30–63 кА
Конструкция и расположение
♦ Трёхотсековая конструкция (изолированные отсеки)
♦ Отсек высокого напряжения, отсек трансформатора, отсек низкого напряжения
♦ Компоновка: линейная (основной тип), L-образ
Материал корпуса
♦ Металл: холоднокатаная сталь, нержавеющая сталь, алюминиевый сплав
♦ Композитные материалы: сэндвич-панели из цветной стали, панели с рельефным рисунком, имитация древесины
♦ Неметаллические материалы: композитные материалы SMC, цементные сборные конструкции
Степень защиты
♦ Наружная установка: IP44, IP54
♦ Внутренняя установка: IP30, IP33
Примерные размеры (Ш×В×Г, мм)
♦ 315 кВА: около 3000×2200×2000
♦ 630 кВА: около 3500×2400×2200
♦ 1000 кВА: ок. 4000 × 2600 × 2400
Конфигурация высоковольтного блока
♦ Вход: выключатель нагрузки + предохранитель (кольцевая распределительная шкаф)
♦ Выход: 1–3 цепи
♦ Защита: предохранитель, разрядник
♦ Управление: ручное/электрическое
♦ Блокировка: пятиступенчатая блокировка
Блок трансформатора
♦ Тип: масляный (S13/S20), сухой (SCB14)
♦ Охлаждение: ONAN (масляный), AN/AF (сухой)
♦ Контроль температуры: масляный термометр, сухой терморегулятор + вентилятор
Конфигурация низковольтного блока
♦ Ввод: каркасный выключатель/пластиковый выключатель
♦ Вывод: 12–36 цепей (пластиковые/микровыключатели)
♦ Учет: многофункциональный электросчетчик, трансформатор
♦ Компенсация: компенсация реактивной мощности (50 кВАр–360 кВАр)
♦ Защита: перегрузка по току, мгновенное отключение, утечка тока, защита от молнии
