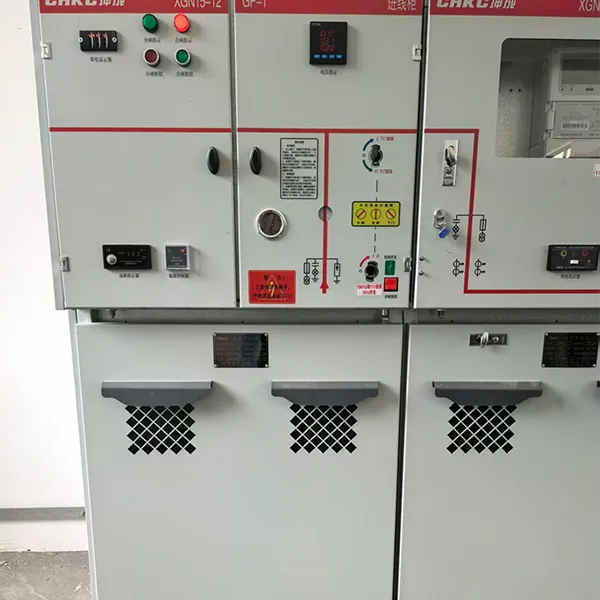

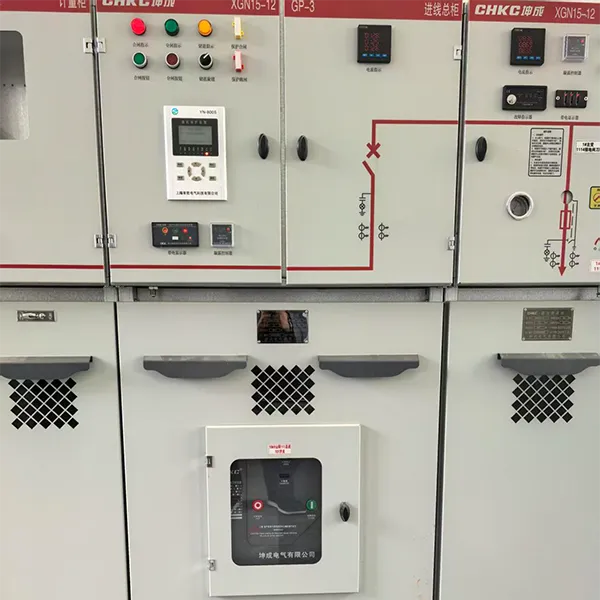

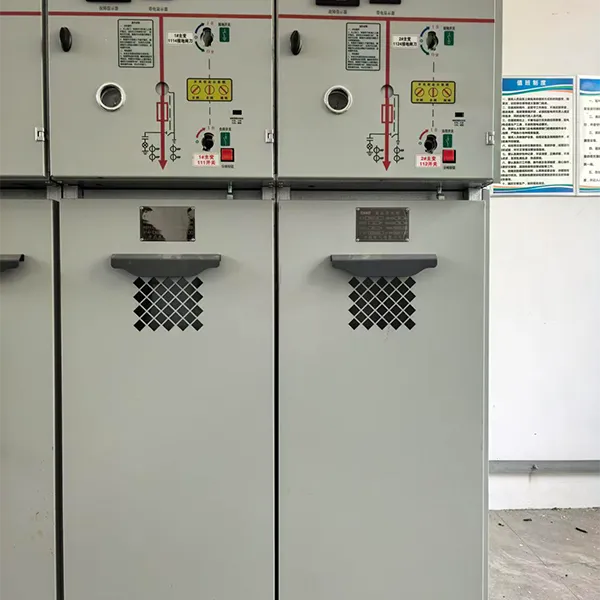

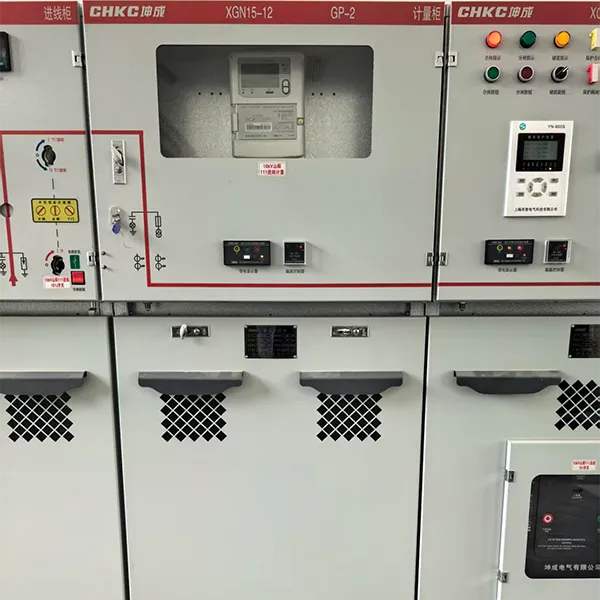

Комплектное распределительное устройство переменного тока металлическое герметичное HXGN15-12
Комплектное распределительное устройство переменного тока металлическое герметичное HXGN15-12 (далее — металлические закрытые коммутационные шкафы переменного тока) являются основными комплектными установками для распределения электроэнергии высокого напряжения.
Описание
маркер
Описание продукта
Комплектное распределительное устройство переменного тока металлическое герметичное HXGN15-12 (далее — металлические закрытые коммутационные шкафы переменного тока) являются основными комплектными установками для распределения электроэнергии высокого напряжения. Основные применимые уровни напряжения составляют 3,6 кВ–40,5 кВ; они должны соответствовать требованиям стандартов, таких как GB/T 3906-2006, и используются для распределения, управления и защиты электроэнергии. Ниже приведен краткий обзор общих технических параметров; при выборе модели необходимо учитывать конкретный уровень напряжения и данные из каталога производителя.
Характеристики продукта
♦ Условия эксплуатации
Установка в помещении; высота над уровнем моря ≤ 1000 м (для некоторых моделей до 2000 м); температура окружающей среды от -25 °C до +40 °C; среднесуточная относительная влажность ≤ 95 %, среднемесячная относительная влажность ≤ 90 %; сейсмическая активность ≤ 8 баллов; отсутствие коррозионных, легковоспламеняющихся, взрывоопасных, сильно загрязненных и подверженных сильным вибрациям мест.
♦ Номинальные параметры
Номинальное напряжение: 3,6/7,2/12/24/40,5 кВ; максимальное рабочее напряжение: соответственно 4,5/8,4/12/29/45 кВ; номинальная частота: 50 Гц (совместимо с 60 Гц).
♦ Уровень изоляции
Выдерживаемое напряжение при частоте сети в течение 1 мин (межфазное/на землю): 3,6 кВ — 18 кВ, 12 кВ — 42 кВ, 40,5 кВ — 95 кВ; для разъемов значения несколько выше.
Устойчивость к грозовым ударам (пиковое значение, 1,2/50 мкс): 45 кВ для 3,6 кВ, 75 кВ для 12 кВ, 185 кВ для 40,5 кВ.
♦ Токопроводимость и короткозамыкающая способность
Номинальный ток главной шины/отводной шины: 630–4000 А (обычно 1250/1600/2000/2500 А).
Номинальный ток короткого замыкания: 20/25/31,5/40 кА (в зависимости от конфигурации выключателя).
Номинальный кратковременный ток (4 с): 16–50 кА; номинальный пиковый ток: 40–130 кА.
♦ Конструкция и защита
Тип конструкции: бронированная выдвижная (например, KYN28), коробчатая стационарная (например, HXGN), кольцевая распределительная шкаф и т. д.
Степень защиты: корпус IP4X, отсек IP2X; оснащен пятифункциональной блокировкой (защита от ошибочного включения/выключения, от выдвижения тележки под нагрузкой, от заземления под напряжением, от включения питания при заземлении, от ошибочного входа в отсек под напряжением).
♦ Совместимость и вспомогательные устройства
Главный выключатель: обычно используются вакуумные выключатели VS1/VD4/ZN63A и т. п. или SF6-разгрузочные выключатели (кольцевые распределительные шкафы).
Вспомогательные цепи: номинальное напряжение 220/110 В переменного тока, 220/110 В постоянного тока; кратковременное напряжение, выдерживаемое при промышленной частоте, около 2000 В.
Рекомендации по выбору
Параметры для разных напряжений и типов конструкции значительно различаются, например, изоляционные и короткозамыкающие параметры для 12 кВ и 40,5 кВ заметно отличаются; размеры корпусов и детали конфигурации разных производителей также необходимо уточнять в каталогах. Рекомендуется четко определить целевой уровень напряжения, номинальный ток/ток отключения и условия установки, а затем произвести точный выбор.
