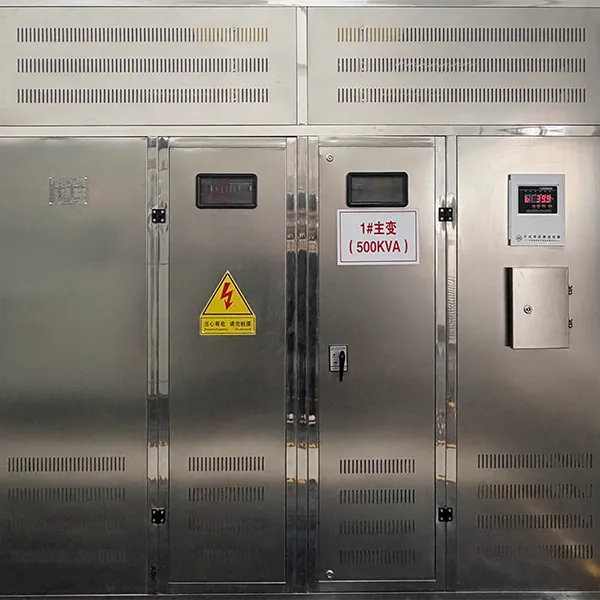

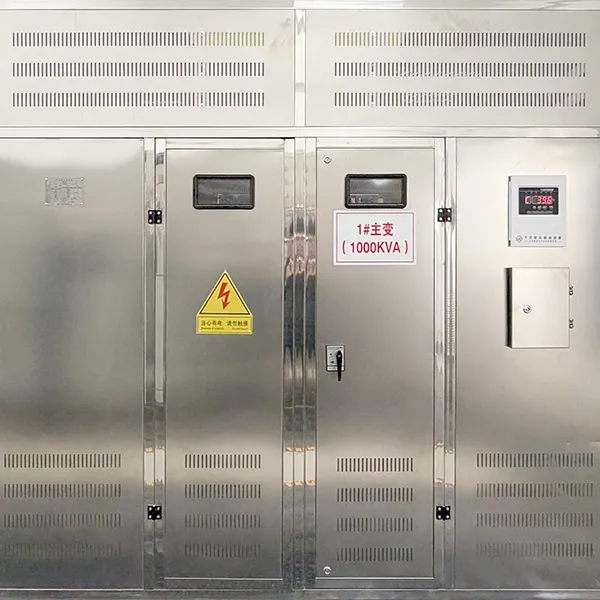

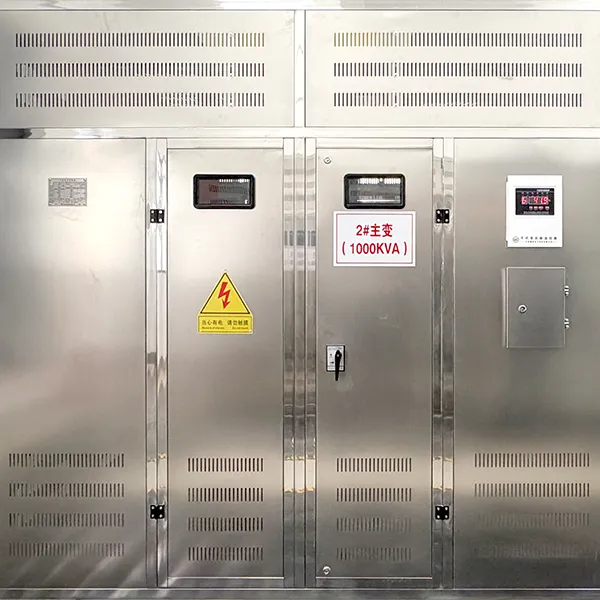

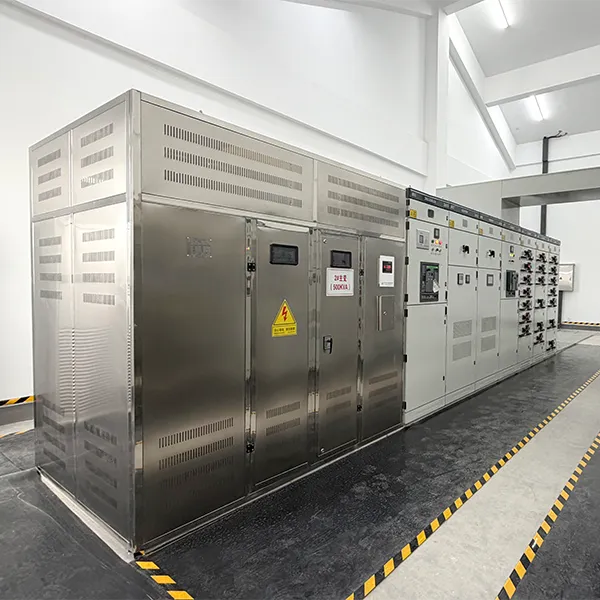

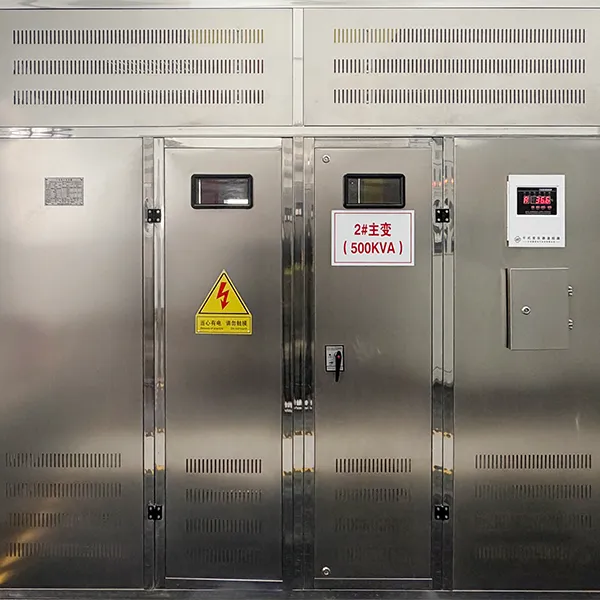

Силовой трансформатор
Потери в холостом ходе, потери под нагрузкой: соответствуют национальным стандартам энергоэффективности I/II уровня (SBH15, S13, S20, SCB14 и др.)
Описание
маркер
Применимые стандарты
♦ GB 1094 «Силовые трансформаторы»
♦ GB/T 6451 «Трехфазные распределительные трансформаторы»
♦ GB 20052 «Стандарты энергоэффективности трехфазных распределительных трансформаторов»
♦ GB/T 10228 «Сухие силовые трансформаторы»
Условия эксплуатации
♦ Температура окружающей среды: от -25 °C до +40 °C
♦ Высота над уровнем моря: ≤1000 м (по заказу: 2000 м, 3000 м)
♦ Относительная влажность: ≤95% (без конденсации)
♦ Возможно установка как на открытом воздухе, так и в помещении
Номинальные электрические параметры (класс 10 кВ)
Номинальное напряжение
♦ Высокое напряжение: 10 кВ ±2×2,5% или 10±5%
♦ Низкое напряжение: 0,4 кВ (400 В)
♦ Номинальная частота: 50 Гц
♦ Количество фаз: трехфазное
Тип соединения
♦ Стандартный: Dyn11 (наиболее распространенный)
♦ Частичный: Yyn0
Напряжение импеданса Ud
♦ ≤630 кВА: ≈4%
♦ 800–1600 кВА: ≈4,5%
♦ 2000 кВА и выше: ≈6% или 8%
♦ Потери в холостом ходе, потери под нагрузкой: соответствуют национальным стандартам энергоэффективности I/II уровня (SBH15, S13, S20, SCB14 и др.)
Обычные номинальные мощности
50, 100, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 кВА
Изоляция и нагрев
Уровень изоляции
♦ Высокое напряжение: импульс грозового разряда 75 кВ, 1 мин; промышленная частота 35 кВ
♦ Низкое напряжение: импульс грозового разряда 5 кВ, 1 мин; промышленная частота 5 кВ
Пределы повышения температуры
♦ Масляные: повышение температуры масла на верхнем уровне ≤55 К
♦ Сухие (класс F): повышение температуры обмотки ≤100 К
♦ Сухой (класс H): повышение температуры обмотки ≤125 К
Способ охлаждения
♦ Масляный: ONAN (естественная циркуляция масла, естественное охлаждение)
♦ Сухой: AN/AF (естественное охлаждение/воздушное охлаждение)
Тип изоляции
1) Масляные трансформаторы (S13, S20, SBH15 из аморфного сплава)
♦ Изоляционная среда: трансформаторное масло
♦ Корпус: гофрированный масляный бак, трубчатый масляный бак
♦ Защита: для наружной установки, возможно добавление защитного кожуха IP20/IP23
♦ Уровень шума: ≤45–55 дБ (чем больше мощность, тем выше)
2) Сухие трансформаторы (SCB13, SCB14, SCBH15)
♦ Изоляция: заливка эпоксидной смолой/открытый тип
♦ Применение: внутри помещений, в местах с высокими требованиями к пожарной безопасности (торговые центры, подвалы, высотные здания)
♦ Степень защиты: IP20, IP23, IP30, IP31
Переключатель отводов
♦ Переключатель отводов без размыкания обмотки: 5 положений
♦ +5%, +2,5%, 0, -2,5%, -5%
♦ Регулировка под нагрузкой по заказу
Основные принадлежности (стандартная комплектация)
♦ Масляные: указатель уровня масла, термометр, клапан сброса давления, подъемные проушины, сливной клапан
♦ Сухие: терморегулятор (PTC), вентилятор, терморегулирующий блок
♦ Дополнительно: интеллектуальный термодатчик, интерфейс RS485, защитный кожух
Примерные габаритные размеры (масляные)
♦ 315 кВА: прибл. 1250×850×1200 мм
♦ 630 кВА: прибл. 1500×1000×1400 мм
♦ 1000 кВА: прибл. 1700×1150×1600 мм
(незначительные различия у разных производителей)
