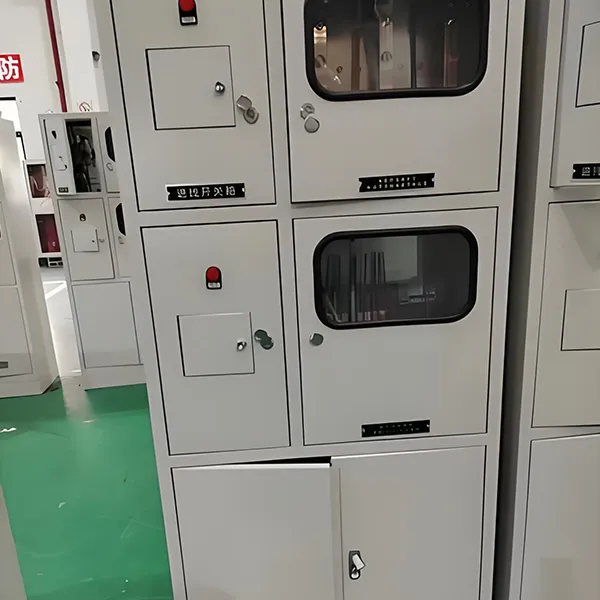

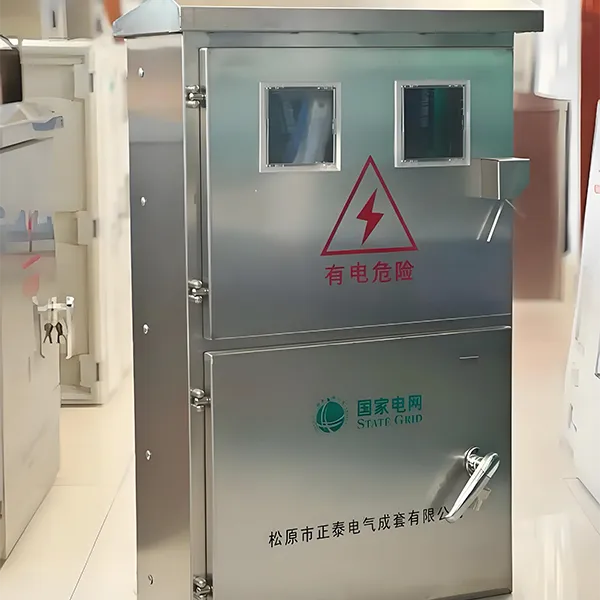

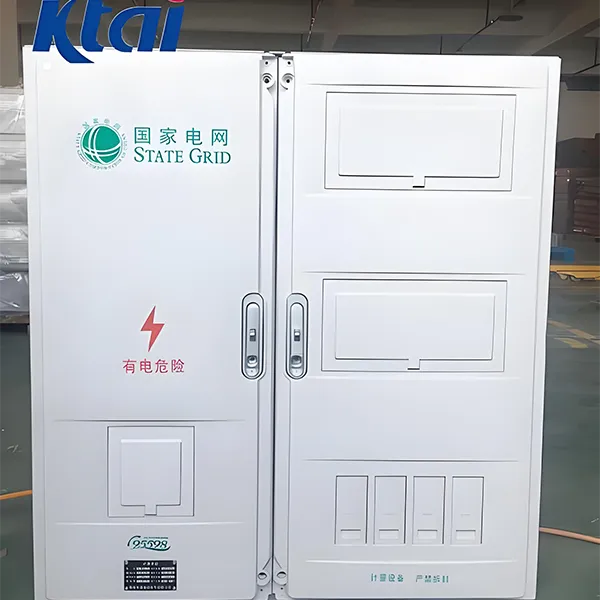

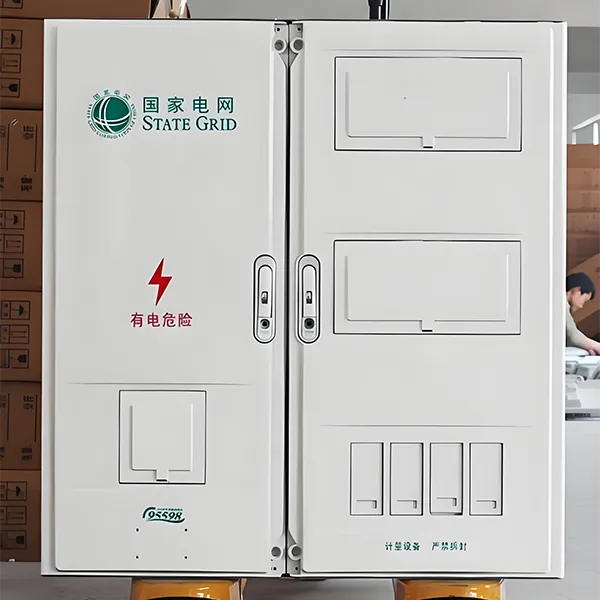

Ящик учёта электроэнергии XJM
Ящик учёта электроэнергии (также называемый счетчиковым щитом или щитом учета) представляет собой специализированное комплектное оборудование, предназначенное для учета электроэнергии, расчета оплаты и распределения электроэнергии. Он подразделяется на однофазные, трехфазные, многоместные, с прямым подключением и с трансформаторами тока.
Описание
маркер
Описание продукта
Ящик учёта электроэнергии (также называемый счетчиковым щитом или щитом учета) представляет собой специализированное комплектное оборудование, предназначенное для учета электроэнергии, расчета оплаты и распределения электроэнергии. Он подразделяется на однофазные, трехфазные, многоместные, с прямым подключением и с трансформаторами тока.
Применимые стандарты
♦ GB 7251.1, GB 7251.3 (комплектное оборудование низкого напряжения/распределительные щиты)
♦ GB/T 17215 (коробки для электросчетчиков)
♦ Q/GDW 11008 (спецификация коробки учета низкого напряжения Государственной электросетевой компании)
♦ Обязательная сертификация CCC
Условия эксплуатации
♦ Температура окружающей среды: от -40 °C до +80 °C (средняя ≤35 °C)
♦ Высота над уровнем моря: ≤2000 м
♦ Влажность: ≤95% (без конденсации)
♦ Степень загрязнения: 3
♦ Угол наклона при установке: ≤3°
Основные электрические параметры
Номинальное напряжение:
♦ Однофазное: 220 В переменного тока
♦ Трехфазное: 380 В/400 В переменного тока
♦ Номинальная частота: 50 Гц
♦ Номинальное напряжение изоляции: 400 В/660 В
Номинальный ток:
♦ Прямое подключение: 10–100 А
♦ Через трансформатор: ≤400 А
♦ Кратковременная выдерживаемая сила тока (1 с): 6–10 кА
♦ Точность измерения: класс 0,2S/0,5S/1,0 (электросчетчик)
Сечение проводов:
♦ Токовая цепь: ≥4 мм²
♦ Цепь напряжения: ≥2,5 мм²
Конструкция и защита
Материалы:
♦ Металл: холоднокатаная сталь толщиной 1,2–2,0 мм (с порошковым покрытием)
♦ Неметалл: огнестойкий пластик PC+ABS
Степень защиты:
♦ Внутреннее исполнение: IP30, IP44
♦ Наружное исполнение: IP54, IP65
Конструкция отсеков:
♦ Три изолированных отсека: вводной, счетчиковый и выводной
♦ Счетчиковый отсек может быть опечатан/заперт на замок для защиты от хищения электроэнергии
♦ Количество счетчиков: однофазные/трехфазные, 1–12 счетчиков (обычно 1/4/6/9/12 счетчиков)
♦ Установка: настенная, встраиваемая, напольная, на опоре
Типовые размеры (Ш×В×Г, мм)
♦ Однофазный, один счетчик: 300×400×160
♦ Трехфазный, один счетчик: 400×500×200
♦ 4 места для счетчиков: 600×800×220
♦ 6–9 мест для счетчиков: 800×1000×250

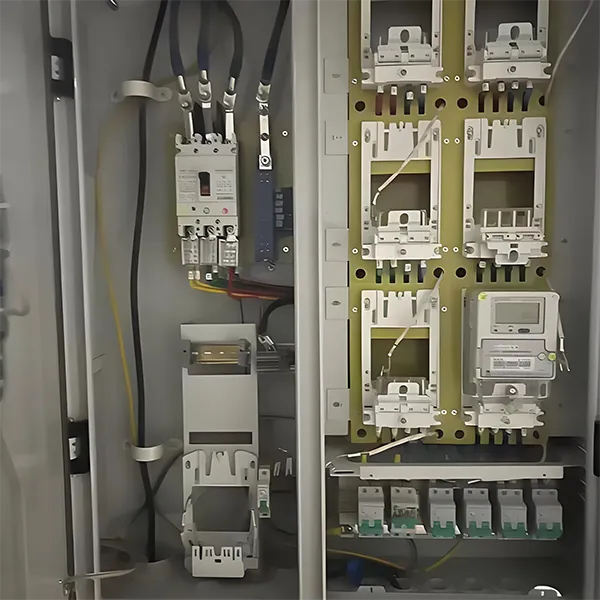

Функциональная комплектация
♦ Учет: однофазные/трехфазные интеллектуальные счетчики, трансформаторы тока, датчики
♦ Защита: главный выключатель, микровыключатели, устройство защитного отключения
♦ Защита от перенапряжений: устройство защиты от перенапряжений (SPD)
♦ Подключение: шины N/PE, медные шины/клеммы
♦ Интеллектуальные функции: дистанционное считывание показаний, связь (RS485, LoRa)
